Недорогие материнские платы для платформы AMD

Материнские платы, о которых сегодня пойдет речь, выпускаются не первый день, однако продолжают пользоваться устойчивым спросом благодаря хорошим возможностям и доступной цене (все рассматриваемые платы дешевле 100 долларов):

Asus A7V-E (чипсет VIA KT133);
Chaintech 7AJA/100 (чипсет VIA KT133);
Gigabyte GA7ZX-1 (чипсет VIA KT133).

Все три платы построены на базе распространенного чипсета VIA KT133 и поддерживают Socket-A процессоры AMD Duron и Athlon.
Чтобы не утомлять читателя последовательным приведением спецификаций (которые можно изучить в нашем иллюстрированном каталоге), сведем важные особенности плат в таблицу:

	Asus A7V-E	Chaintech CT-7AJA/100	GigabyteGA7ZX-1
чипсет/поддержка U/ATA-100	VIA KT133/да	VIA KT133/да	VIA KT133/нет
форм фактор/размеры, см	ATX/ 24.5x30.5	ATX/ 22x30.5	ATX/ 22,8x30.5
Разъемы памяти/ объем	2/ 1Гб	3/ 1.5Гб	3/ 1.5Гб
Число слотов PCI	6	5	5
Число слотов ISA	Нет	1	1(опционально)
Интегрированный звук	есть, AC'97	Нет	есть, AC'97
Аппаратный мониторинг	Есть	Есть	Есть
Инструменты оверклокинга	Есть	Есть	Нет
Удобство установки кулера	низкое	низкое	высокое

Как видим, несмотря на то, что платы базируются на одном и том же наборе логики, в силу конструктивных особенностей они все же отличаются…

ASUS

На плате A7V-Е полностью отсутствуют слоты морально устаревшей шины ISA, которая все же может еще кому-то понадобиться (например, для любимого модема). Зато слотов PCI на A7V-E больше всех, их 6. ASUSteK всегда оснащает свои материнские платы хорошими инструментами для разгона, и A7V-E не стала исключением: плата позволяет изменять частоту системной шины с шагом в 1МГц, задавать коэффициент умножения процессора (CPU Trottle, работает только с незаблокированными процессорами). К удобству пользователя почти все это можно делать не только dip-переключателями, но и из биос системы, благодаря режиму Jumper Free. Однако, стоит отметить, что у A7V-E нет возможности вручную изменять напряжение на ядро процессора, эта функция присутствует лишь у более дорогой A7V ($119). Поэтому A7V-E и не дотягивает до идеальной платы по разгону Duron-ов.
Расположение процессорного гнезда на A7V-E неудачное: установке массивного кулера мешают конденсаторы. Проблема вовсе не надуманная, так как даже установка обычного кулера Chrome Orb на процессор на многих материнских платах превращается в настоящие "танцы с бубном". Пузатые конденсаторы, что обеспечивают стабильность работы платы зачастую находятся так близко к процессорному гнезду, что, как говорится, без бутылочки не обойдешься ;)…

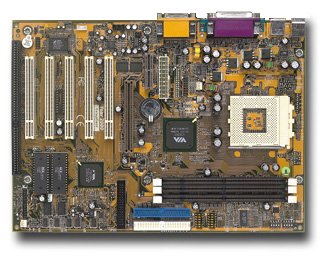

Chaintech

Про плату CT-7AJA мы весьма подробно рассказывали в обзоре (Битва гигантов и Chaintech СТ-7AJA (AMD vs Intel)), единственное отличие 7AJA/100 от описанной в статье, - это использование более новой микросхемы южного моста VIA686B, что обеспечивает плате поддержку интерфейса Ultra ATA 100. От плат Asus и Gigabyte изделие Chaintech отличается наличием некоторых оригинальных фирменных "фенек":

HDD Instant Recovery Utility - встроенная в биос утилита, позволяющая делать резервную копию жесткого диска.
Flash memory writer - также встроенная утилита для упрощенного обновления содержимого биос.

Из инструментов оверклокинга на плате предусмотрена возможность задавать DIP-переключателями множитель процессора, в том случае, если он разблокирован в самом процессоре. А вот возможности изменять рабочее напряжение на процессоре, к сожалению, нет. Это несколько сужает перспективы 7AJA/100, как лучшей платы для оверклокинга. На штатных режимах плата работает совершенно стабильно.
Устанавливать кулер на 7AJA/100 неудобно по причинам, о которых мы уже говорили.

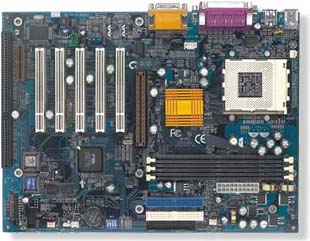

Gigabyte

GA7ZX-1 - качественная и стабильная материнская плата, лишенная каких-либо инструментов для оверклокинга. Впрочем, мы бы не стали называть это недостатком, такова принципиальная позиция производителя. Все создавалось для максимально надежной работы. Делу повышения стабильности и служит фирменная технология Dual BIOS (опция). Как следует из названия, система имеет две микросхемы биос и в случае повреждения чипа, потери или искажения данных (например, в результате действий вируса) загружается с резервного. Также GA7ZX-1 может похвастаться наличием встроенного звукового решения. При работе с дисковыми накопителями поддерживается только режим U/ATA 66: конечно новые жесткие диски U/ATA 100 заработают без проблем, но пиковая скорость работы при передачи данных из кэш-буфера в данном случае будет ниже.

Тестирование

Теперь посмотрим, какую производительность покажут наши конкурсанты в тестовых приложениях.
Условия тестирования:

Процессор AMD Athlon 1100 (200 Мгц FSB);
Память 128Мб, Kingston PC-133;
Видеоускоритель Asus V7700 (GeForce 2GTS);
Жесткий диск Seagate Barracuda ATA III - 20Гб.

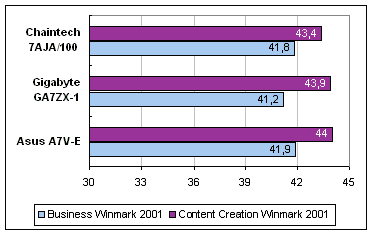

Business Winstone 2001 - данный тест измеряет общее быстродействие системы при работе с реальными офисными приложениями (преимущественно из состава Microsoft Office 2000), для чего загружается код приложений, в которых и проводится определенная работа по написанному заранее сценарию (script). Большее значение означает лучший результат.
Content Creation Winstone 2001 - данный тест измеряет общее быстродействие системы при работе с приложениями по созданию контента (графические, звуковые и html-редакторы).

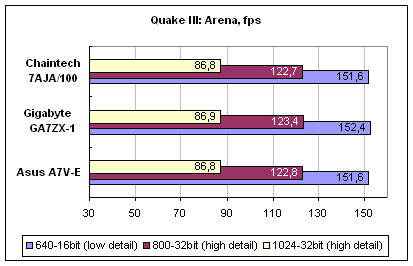

3D-action игра Quake 3 v. 1.17

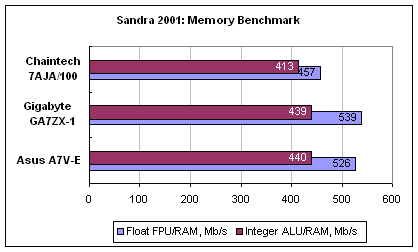

Тестовый пакет Sisoft Sandra 2001, подтест Memory Benchmark показывает скорость обмена данными на отрезке процессор-память для разных типов операций.

Выводы

Как видно по результатам бенчмарок, все три платы показывают очень близкие результаты. Поэтому выбирать системную плату можно лишь исходя из личных пристрастий и толщины кошелька. Приобретете ли вы самую недорогую CT-7AJA100 или A7V-E от Asus, вы получите очень близкие функциональные возможности, высокую стабильность и хорошую производительность…

Дмитрий Егоров,
Лаборатория "ТИМ Компьютерс"

6 июля 2001 г.
