Битва гигантов и Chaintech СТ-7AJA (AMD vs Intel)

Сегодня мы начинаем цикл статей, посвященный системным платам под платформу Socket-A. В то время, как на буржуйском западе степень принятия рынком процессоров AMD и систем на их основе все растет, в нашей стране по-прежнему бытует досадное предубеждение о второсортности систем на Athlon и Duron. А ведь в той же Германии доля проданных через розничную сеть компьютеров с процессорами AMD составила в этом году рекордные 65%. Целью данного обзора не ставится задача "столкнуть лбами" процессоры Intel и AMD. Мы лишь хотели документально продемонстрировать достоинства и доступность платформы Socket-A, попутно делясь впечатлениями о новой материнской плате - Chaintech CT-7AJA.

Теперь после небольшого вступления перейдем непосредственно к рассмотрению материнской платы Chaintech CT-7AJA ($99):

Спецификация

• Форм-фактор ATX (30,5х22см), 4-х слойный дизайн, Socket-A
• Поддержка процессоров AMD Duron, AMD Athlon
• Чипсет VIA KT 133 (VT8363/686A)
• Память 3 разъема DIMM, поддерживающих установку до 1,5Гб  памяти типа DRAM PC100/133
• Слоты расширения: 1 AGP (2x/4x), 5 PCI, 1 ISA, 1 AMR слот
• Порты ввода-вывода
  - Порт дисковода FDD, два последовательных,  один параллельный порты, порты для PS/2 мыши и клавиатуры
  - 4 USB порта (2 коннектора на плате)
  - 1 IrDA коннектор
• Интегрированный IDE контроллер: 2 канала IDE, поддерживающие протоколы ATA33/66 (с поддержкой до 4 ATAPI-устройств)
• Вcтроенное звуковое решение с внешним AC'97  кодеком... Разъемы Audio/Line out, Line-in, Mic-in, Game/MIDI port.
• Аппаратный мониторинг: температура процессора и платы, контроль скорости вращения вентиляторов, контроль рабочих напряжений
• BIOS
  - 2-Мбитный Flash ROM
  - Award BIOS
  - Фирменная технология BIOS Wonder, включающая в себя Trend ChipAway Virus, Flash BIOS Write Protect, Embedded Flash Utility, HDD Instant Recovery utility (См. ниже)
  - Опционально TwinBIOS
• Разное
  - Пробуждение от модема, мыши, клавиатуры, сети (WOL) и таймера

Комплектация

Кроме самой платы, в большой коробке фиолетового цвета  с надписью Chaintech мы нашли шлейф U/DMA 66, шлейф FDD, руководство пользователя и еще одну очень полезную вещь - памятку с описанием коннекторов платы, выполненную в виде наклейки. Ее вполне уместно наклеить на внутреннюю сторону крышки корпуса, чтобы не искать мануаль...

В работе

Одна из самых необычных и замечательных возможностей, что предлагает Chaintech в своем продукте, - это встроенная в биос утилита HDD Instant Recovery Utility v.1.0 (HIRU). Данная программа позволяет творить со своим диском много чего интересного:

• Делать резервную копию (backup) на указанном разделе. Поддерживаются файловые системы FAT16/32, NTFS;
• Дефрагментировать жесткий диск (только в файловых системах FAT 16/32);
• Клонировать диски (копирование всего содержимого).

Как видим, программа умеет многое, даже удивительно, как все это поместилось в менее чем 2Мbit Flash-биос теперь, когда большинство программ имеют просто огромные размеры... Вот во времена нашей бурной молодости в 48-и килобайтах ZX Spectrum умещалось такое... Впрочем, не будем отклоняться от темы.

Работая с HIRU, следует помнить о том, что она инсталлируется на жесткий диск и "привязана" к конкретной материнской плате Chaintech. Если вы собираетесь переставить жесткий диск на другую машину, то утилиту следует удалить...

Следующая интересная "фичка" платы - это утилита Flash memory writer v.7.7, также встроенная в многострадальный теремок-биос. Назначение программы следует из названия - она предназначена для перепрошивкм биос. Удобство в работе гарантируется: все что нужно, - это вставить дискету с образом биос в дисковод и нажать при загрузке комбинацию Alt+F2. Просто и удобно!

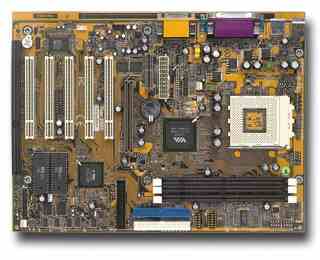

Расположение коннекторов и элементов на материнской плате CT-7AJA не вызвало у нас особых нареканий. Вот только место для разъема ATX-питания выбрали откровенно неудачно - ниже и левее гнезда процессора. В результате, если вы пользуетесь большим и мощным кулером, скажем, таким, как SuperOrb, то шнур питания может помешать. Расположение остальных узлов оказалось вполне логичным и удобным: разъемы контроллеров IDE и FDC находятся на краю платы и ничему не мешают. Также легко доступны DIP-переключатели, ответственные за выставление множителя процессора.

Теперь, когда мы разобрались с внешним видом платы, перейдем к ее тестированию и сравнению с платформой от Intel.

Как мы тестировали:

На испытательных стендах была установлена новая операционная система Windows Millenium, пришедшая на смену старушке Windows98SE. На обеих тестовых машинах все узлы были одинаковыми, естественно за исключением процессоров и материнских плат.

Компьютер №1

• Процессоры AMD Duron 700 ($69), AMD Athlon 800 ($150);
• Материнская плата Chaintech CT-7AJA ($99);
• DIMM 128Mb SDRAM PC-133;
• Жесткий диск Fujitsu MPF3102AT - 10Гб
• CD-ROM Asus 40x

Компьютер №2

• Процессоры Celeron 700 ($95), Intel Pentium III-800E ($194), Intel Pentium III-800EB ($194);
• Материнская плата Asus CUSL2 ($146);
• DIMM 128Mb SDRAM PC-133;
• Жесткий диск Fujitsu MPF3102AT - 10Гб
• CD-ROM Asus 40x

По конфигурации второго компьютера следует напомнить, что варианты процессора Pentium III с ядром Coppermine отличаются друг от друга частотой системной шины: 100Мгц для E, 133Мгц для EB.

Прежде чем углубиться в изучение цифр и графиков, стоит сказать о возможностях оверклокинга, предоставляемых платой. Разгон на CT-7AJA возможен благодаря модулю DIP-переключателей SW4, который позволяет задать на процессор множитель от 5х до 12.5х. Конечно, это справедливо лишь для процессоров с незаблокированным множителем. О том, как это делается, в интернете написано довольно много...

Примите к сведению, а не для руководства к действию ;-) следующую информацию. Процессор Duron 650 с разблокированным множителем частоты стабильно заработал у нас на 900 Мгц. Дальнейший разгон с сохранением стабильности был невозможен, так как на плате не предусмотрен ручной регулятор напряжения на ядро процессора (подобный регулятор есть на Asus A7V).

Рассмотрим, какую скорость демонстрирует платформа Socket-A в сравнении с машиной на процесcоре от Intel. Воспользуемся для этого:

1) Тестовым пакетом ZD Winbench 99 v.1.1. В таблице большее значение означает лучший результат. Параметр CPU Mark 32 демонстрирует "чистое" процессорное быстродействие на целочисленных операциях, FPU Mark - на операциях с плавающей запятой, Business Disk и High-End Disk Winmark - скорость работы дисковой подсистемы на типичных офисных приложениях...



2) Синтетическим бенчмарком Sisoft Sandra 2000 (memory benchmark), показывающим скорость обмена данными на отрезке процессор-память для разных типов операций. Лидерство процессоров AMD в этом тесте обьясняется использованием системной шины Alpha EV6. Ее эффективная скорость передачи данных составляет 200 Мгц (Double Data Rate 100*2), в отличие от 100/133 Мгц у Intel.

3) Игрой Heavy Metal: F.A.K.K.2 (v.1.02) на графическом движке Quake3. Здесь бесспорный лидер Pentium III, его отрыв от Athlon достигает 14%, причем этот результат будет справедлив для большинства игр на данном движке, начиная с самого Quake3 ;-). На последнем почетном месте, как и следовало ожидать, оказался Celeron, с доисторической системной шиной 66Мгц.

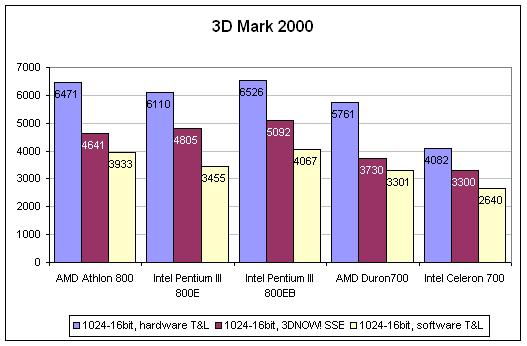

4) Тестовым пакетом 3D Mark 2000 (v1.1), который использует тот же графический  движок, что и находящаяся в разработке игра Max Payne. В этом плане тест не является абсолютной синтетикой и его результаты отражают поведение системы в реальных Direct3D играх.  Мы приводим результаты с использованием различных версий рендерящего движка программы:

• Оптимизация под  расширенные наборы команд (Enhanced 3DNOW! для Athlon и Duron;  SSE для Pentium III и Celeron).
• Оптимизация под аппаратный T&L. Данный способ работы пакета возможен при наличии видеокарты на соответствующем графическом чипе (Nvidia GeForceX, ATI RadeOn).
• Софтверный T&L. В данном случае вся работа по обсчету 3D сцены выполняется традиционным и самым распространенным способом - блоком операций с плавающей запятой (FPU).

Результатам 3D Mark 2000 по последнему пункту мы склонны доверять более всего, так как он наиболее точно показывает работу системы применительно к большинству игр. Этот тезис связан с тем, что большинство игр имеет очень слабую оптимизацию под 3DNOW! и SSE, либо не имеет ее вовсе. То же самое справедливо в отношении аппаратного T&L. Иными словами, результаты 3D Mark 2000 с оптимизацией под расширенные наборы команд и T&L говорят, скорее, об уровне оптимизации графического ядра программы и драйверов видеокарты, а не о скорости процессора...

5) И, наконец, в жадном до ресурсов Unreal Tournament - игре очень распространенной и весьма любимой.

Итоги:

Системная плата Chaintech CT-7AJA, как представитель современных решений под платформу Socket-A, демонстрирует отличное быстродействие и является хорошей альтернативой системе на процессоре Intel. За все время тестирования мы ни разу не столкнулись с нестабильной работой или случаями несовместимости... Как показала практика, процессор Athlon в большинстве приложений уступает по скорости Pentium III-EB, пусть и совсем незначительно, но при этом гораздо более доступен по цене.
В нише же систем начального уровня процессоры AMD вне конкуренции: AMD Duron демонстрирует значительно более высокое быстродействие, чем его более дорогой конкурент Intel Celeron. На наш взгляд, Duron - лучший выбор для построения недорогой, но шустрой системы, которой будут по зубам даже серьезные вычислительные задачи ...

Дмитрий Егоров,
Лаборатория "ТИМ Компьютерс"

7 декабря 2000 года
