Цифровое видео на практике

Темы работы с любительским видео на ПК мы касались и раньше в своих статьях, однако то была работа с аналоговым видео, которое, прежде чем попасть к вам на жесткий диск, должно было пройти оцифровку - видеозахват при помощи видеокарты с подобными функциями. При этом вам необходимо было также работать с органами управления видеокамеры или видеомагнитофона, чтобы включать, выключать и перематывать в поисках нужного эпизода. Сегодня мы рассмотрим, как выглядит процесс захвата и редактирования на ПК в том случае, если вы обзавелись цифровой камерой. Конечно, устройства, подобные камере Canon DM-MV1 (формат miniDV), что мы использовали в наших изысканиях, народными не назовешь, уж больно цена кусачая. Тем не менее, рынок цифровых видеокамер очень динамичен, число выпускаемых моделей постоянно растет, а цены на них снижаются. Так что, как говорится, все мы там будем. Поскольку сама камера не является темой нашего обзора, рассказывать о ее возможностях мы не будем (кому это интересно - сюда).

Рассказать надо о том, каким образом мы подключим видеокамеру к ПК. Для этого мы воспользуемся возможностями высокоскоростной последовательной шины FireWire, которая пришла на PC прямиком с компьютеров Apple Macintosh, обладателям которых втайне всегда завидовало большинство владельцев PC ;). Что же представляет из себя FireWire, или как ее еще труднопроизносимо называют, IEEE-1394? Созданный в 1995 году, этот интерфейс и по сей день обеспечивает скорость более чем достаточную для работы с несжатым потоковым цифровым видео - до 400 Мбит/сек, хотя передавать он, конечно же, может данные любого типа. Для работы с FireWire необходима плата контроллера этой самой шины. Еще совсем недавно устройства этого типа были довольно дорогими, но сейчас приобрести 4-х портовый контроллер (3 внеш. + 1 внутр.) можно всего за 29$ (плата WTC-7000C производства Welland на чипе VIA VT6306). Операционные системы же от Microsoft обладают поддержкой шины FireWire уже начиная с Windows98SE (WinME, Win2k), и никаких драйверов после установки интерфейсной PCI карты не потребуется…

Коннекторы шины IEEE-1394 бывают двух типов: 6-ти и 4-х контактные. Отличие первых лишь в наличии питания: устройство, подключенное по шестипроводному шнуру, может "кормиться" прямо через шину FireWire (host-powered). Цифровые камеры, имеющие свое собственное питание, чаще всего оснащаются 4-х контактным (узким) разъемом FireWire. Посему шнур нам понадобился 4-х контактный с одной стороны и 6-ти контактный с другой. Стоимость подобного шнура составляет около $8.

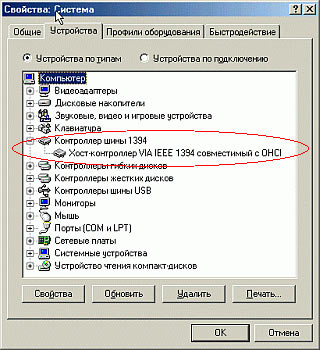

После инсталляции FireWire-контроллер сразу отметился в списке устройств Windows ME, что свидетельствовало о нормальной установке. При этом он стал делить (sharing) одно прерывание с набортным USB-контроллером материнской платы, что ничуть не сказалось на его работоспособности.

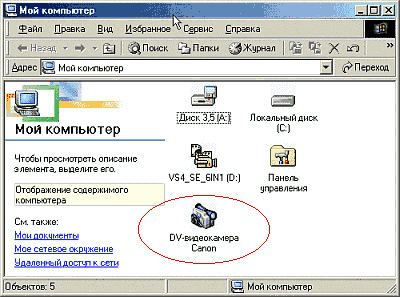

Как только камера была подключена к контроллеру, она появилась в папке "Мой компьютер". Что особенно удобно, устройствам, подключаемым к шине FireWire, не нужны драйверы, достаточно лишь того, что сам контроллер распознан системой.

Итак, мы уже имели цифровую камеру с отснятым любительским фильмом, подключенную к компьютеру по "огненной шине". Не хватало только одного - программного обеспечения для обработки видео. Для этих целей мы решили применить пакет Ulead Video Studio 4.0SE, что поставляется в комплекте с большинством продаваемых у нас видеокарт Asus c функциями видеозахвата (V7100 Deluxe Combo, 7700 Deluxe, 8200 Deluxe).

Возможно, данная программа не является самой богатой по количеству функций и возможностей, однако обладает удобным понятным интерфейсом и отлично подойдет для реализации самодельного шедевра киноискусства. Video Studio позволяет шаг за шагом пройти все стадии создания фильма из отснятых сюжетов, попутно разбавляя будущее творение различными видеоэффектами, субтитрами и прочая, и прочая. При работе с цифровой камерой здесь обнаружилось несколько тонкостей, о которых стоит упомянуть:

Как только вы попадете на экран Capture, необходимо задать с каким форматом видео вы будете работать. В нашем случае это AVI: DV PAL (720х576). Выбрав формат AVI, мы тем самым дали программе понять, что не хотим использовать сжатие видео, приводящее к некоторому снижению качества картинки, но соглашаемся на поток данных свыше 30Мб/сек. Впрочем, к MPEG2, используемому в DVD-Video, это не относится, вы можете выбрать и сохранение в этом формате, в этом случае ролик займет заметно меньше места на жестком диске.

После того, как формат видео для сохранения на ПК выбран, необходимо задать еще одну вещь, а именно - определить в Capture Settings тип устройства (камеры, подключенной к IEEE-1394) - MS 1394 Device Control, чтобы иметь возможность управлять ею непосредственно из Ulead Video Studio.

Теперь нам остается только определиться, желаем ли мы захватывать вместе с видео аудио поток, выставив соответствующую галочку. Разумеется, никаких дополнительных кабелей для передачи аудио не понадобится, все будет передаваться все по тому же FireWire кабелю.

После того, как пользователь в полной мере насладился тем, что называется нелинейным монтажом, у него возникает вполне естественное желание результат трудов своих сохранить. И здесь цифровые технологии дадут 100 очков вперед аналоговому прошлому: мало того, что мы были избавлены от необходимости преобразовывать видео из аналогового формата в цифровой при захвате, так теперь можно сохранить фильм обратно на mini DV кассету. После чего просматривать на обычном телевизоре через аналоговые AV выходы камеры. Это действительно удобно и изображение получается высокого качества…

К слову сказать, многие современные голливудские блокбастеры уже снимаются исключительно на цифру. Одной из первых ласточек были, например, "Звездные войны: Эпизод I" Джорджа Лукаса. В общем, тема цифрового видео просто неисчерпаема, и мы к ней обязательно еще вернемся.

Напоследок перечислим "Железо", которое мы употребили в наших сегодняшних изысканиях:

Процессор Intel Pentium III - 733Мгц;
Материнская плата Asus CUSL2-C (i815EP);
Память 256Мб PC133, Kingston;
Видеоускоритель Asus V7700 Deluxe (GeForce 2GTS);
Звуковая карта Creative SB Live! Player 5.1;
Жесткий диск Seagate Barracuda ATA III - 30Гб;
FireWire-контроллер Welland WTC-7000C;

Дмитрий Егоров
Лаборатория "ТИМ Компьютерс"
30 июля 2001 г.
